Materiales compuestos: la ciencia detrás de los aviones modernos
Los materiales compuestos permiten diseñar estructuras ligeras y resistentes, pero su desempeño depende tanto del material como de la orientación, el proceso de fabricación y la inspección.
Mi primer trabajo después de graduarme de la universidad fue en un taller técnico construyendo piezas de fibra de vidrio y fibra de carbono para un avión vendido como kit. Fue mi primera experiencia práctica con materiales compuestos y el comienzo de una relación con estos materiales que ha continuado durante los siguientes 23 años.
En la universidad había estudiado diseño y mecánica de materiales compuestos: cómo funcionan, por qué se llaman compuestos y qué valor ofrecen en estructuras aeroespaciales. El taller añadió la parte práctica. Allí entendí que las propiedades de una pieza no dependen solamente del material escogido, sino también de cómo se fabrica.
Quiero explicar este tema desde esa experiencia: qué son los materiales compuestos, cómo reciben y transfieren cargas, por qué resultan tan útiles en la industria aeroespacial y qué nuevos problemas aparecen cuando el material mismo puede diseñarse por dentro.
El material que se diseña por dentro
Un material compuesto combina dos o más materiales distintos para producir un comportamiento diferente al que tendrían por separado. Sus componentes no desaparecen dentro de una sustancia uniforme: cada uno conserva una función.
Son más comunes de lo que aparentan. La madera es un compuesto natural formado por fibras de celulosa dentro de una matriz de lignina y hemicelulosa. El concreto también es un compuesto: una pasta de cemento y agua une arena y piedra; al añadir varillas de acero se convierte en concreto armado.
En muchas estructuras aeroespaciales, el refuerzo está formado por fibras de vidrio o carbono dentro de una matriz, como una resina epoxi. Las fibras aportan gran parte de la resistencia y rigidez. La matriz las mantiene organizadas, las protege y ayuda a transferir cargas entre ellas. La interfaz entre ambos materiales también importa.
El ingeniero puede escoger fibra, matriz y organización según las cargas, la temperatura y el ambiente. Algunas piezas añaden un núcleo ligero, o core, entre dos caras resistentes para formar una estructura tipo sándwich. Al mantener separadas las dos caras resistentes, el núcleo hace que la pieza se oponga mucho mejor a doblarse sin añadir demasiado peso. Al principio me costaba entender cómo capas tan finas podían formar una estructura tan rígida y resistente.
La resistencia tiene dirección
La dirección de la fibra es fundamental porque el material no resiste igual en todas las direcciones. Una soga ofrece una buena intuición: sus hilos soportan bien una fuerza que tira a lo largo de ellos, pero no pueden mantenerse rectos por sí solos cuando se comprimen. En un composite, la matriz mantiene las fibras en posición, transfiere cargas entre ellas y ayuda a estabilizarlas.

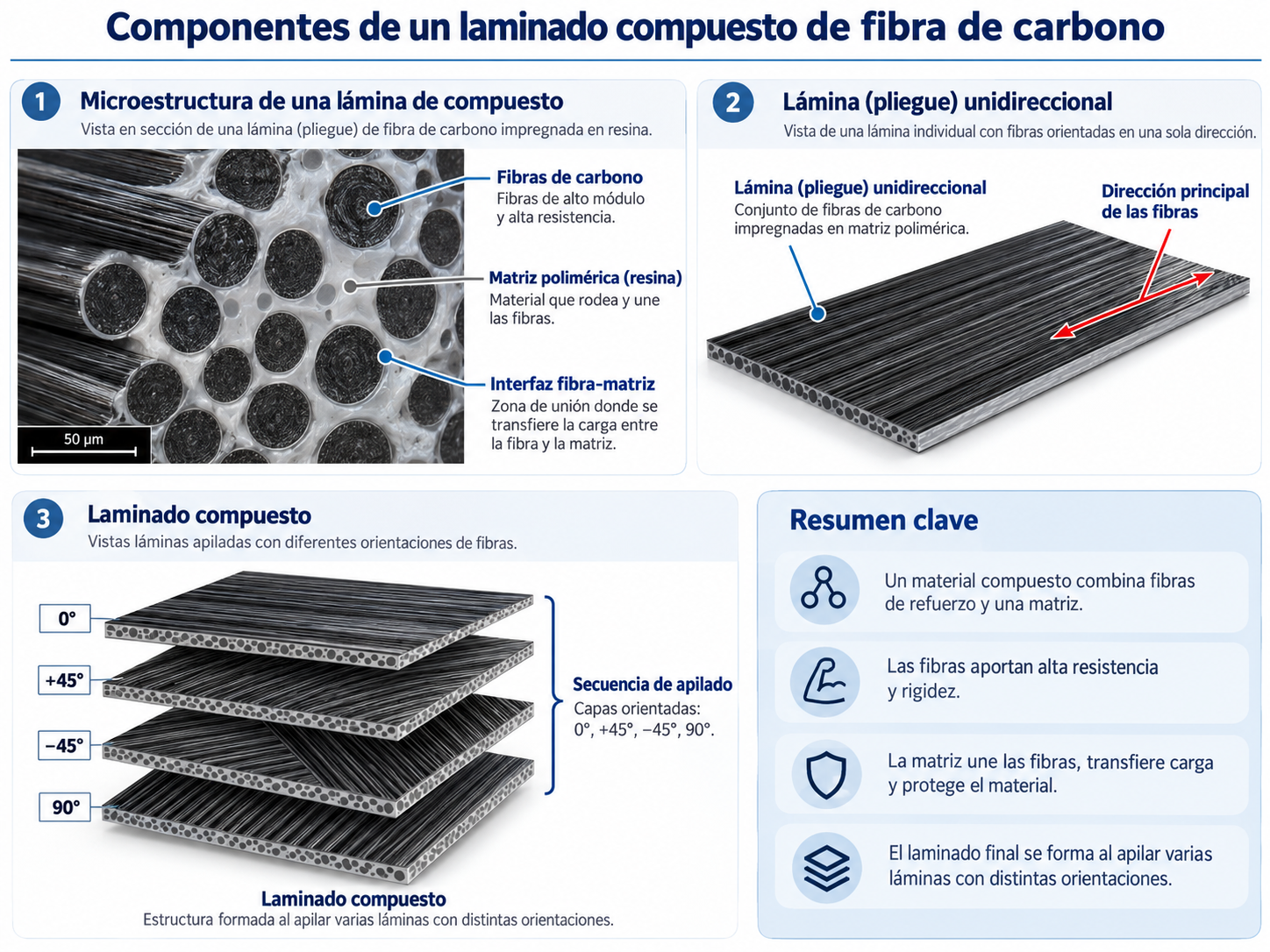

Para describir esas direcciones, cada pieza tiene un sistema de coordenadas local. La orientación de 0° sigue el eje de referencia; 90° es perpendicular; y +45° y −45° quedan entre ambas. Una capa unidireccional concentra sus fibras en una dirección y alcanza allí su mayor resistencia y rigidez. En la dirección transversal, la respuesta depende mucho más de la matriz y de la unión fibra-resina. Una capa bidireccional suele usar un tejido con fibras en dos direcciones.
Cada capa individual se conoce como un ply; varios plies forman un laminado. Sus propiedades dependen del material, el espesor, la orientación y el orden de las capas. En términos generales, 0° suele responder a cargas en la dirección de referencia, ±45° ayuda con cortante y torsión, y 90° con cargas transversales.
El número y orientación de las capas cambian según la zona y las cargas. En una pieza real también hay que considerar fabricación, tolerancia al daño y otros casos de carga. Diseñar un laminado es encontrar un equilibrio entre todas esas necesidades.
Fabricar también es diseñar
Una ventaja de los materiales compuestos es que permiten fabricar superficies complejas y continuas utilizando un molde. Si el molde reproduce la curvatura de un fairing de un ala, las capas siguen esa geometría y la pieza adopta esa forma. Una pieza metálica equivalente también puede producirse con geometrías complejas, pero según su tamaño, espesor y curvatura puede requerir procesos de formado más difíciles o varias piezas unidas.
Pero obtener la forma correcta no significa que la pieza esté bien fabricada. Esto se vuelve especialmente importante en superficies de alta curvatura. Cuando una lámina relativamente plana tiene que acomodarse sobre una superficie muy curva, puede arrugarse, formar un puente o separarse localmente si no se adapta de manera uniforme al molde.
Durante la consolidación y el curado, la resina fluye y las capas pueden desplazarse. Pueden aparecer arrugas en las fibras, vacíos entre capas o porosidad dentro del laminado. Aire atrapado, compactación insuficiente o problemas durante el ciclo de curado también pueden producir defectos.
Lo complicado es que una pieza puede conservar la geometría exterior correcta y aun así contener esos defectos en su interior. Muchos no son evidentes al observar la superficie, pero pueden alterar las propiedades del laminado y reducir su capacidad de carga. Por eso, en materiales compuestos, fabricar correctamente la pieza es parte del diseño estructural.
El daño que el ojo no ve
Para asegurarse de que una pieza de material compuesto está bien fabricada, normalmente se empieza con una inspección visual. Pero no siempre es suficiente. En una estructura metálica muchos golpes o deformaciones pueden verse directamente, aunque algunas grietas requieren métodos como líquidos penetrantes. En un laminado, parte del daño puede quedar escondido bajo la superficie.

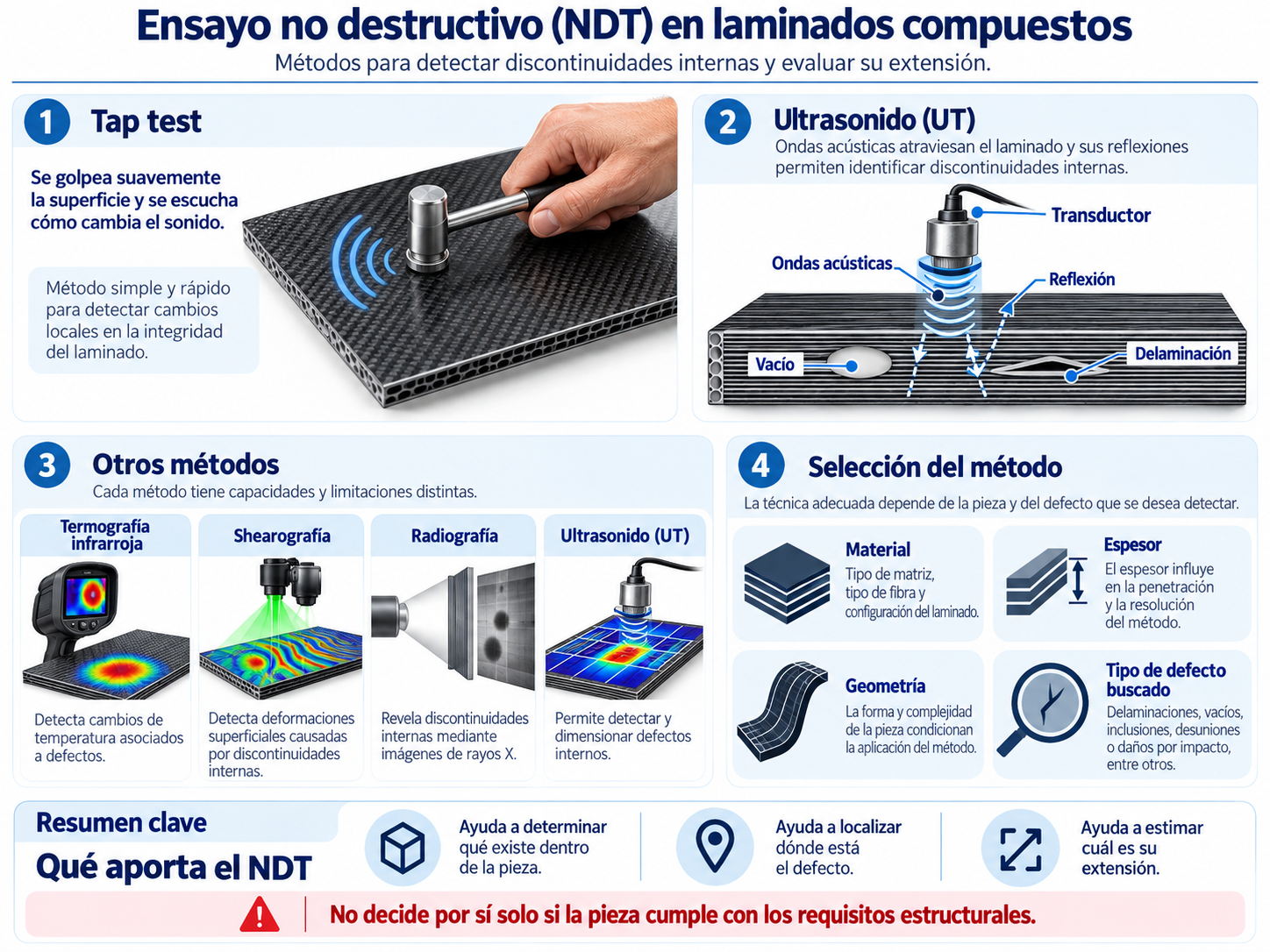

Uno de los métodos más sencillos es el tap test: se golpea suavemente la superficie y se escucha cómo cambia el sonido. Técnicas más avanzadas utilizan ultrasonido, o UT. Ondas acústicas atraviesan el laminado y sus reflexiones permiten identificar discontinuidades internas como vacíos o delaminaciones. También se emplean termografía infrarroja, shearografía y radiografía. Cada método tiene capacidades y limitaciones distintas, por lo que su selección depende del material, el espesor, la geometría y el tipo de defecto que se busca. Pero encontrar un defecto es solo una parte de la ecuación. El NDT, o ensayo no destructivo, ayuda a determinar qué existe dentro de la pieza, dónde está y cuál es su extensión; no decide por sí solo si la pieza cumple con los requisitos estructurales.
Esa información debe compararse con criterios de aceptación, datos de reparación o análisis de ingeniería. Algunos defectos pueden repararse removiendo el material dañado y reconstruyendo localmente las capas. Otros obligan a descartar la pieza. Lo he visto personalmente: componentes muy grandes, después de semanas de fabricación, terminar descartados por defectos que no podían aceptarse ni repararse.
Por qué el avión sigue siendo híbrido
Esa complejidad también ayuda a explicar por qué la utilización de materiales compuestos es una decisión de diseño, no un objetivo por sí misma. Algo que aprendí durante mi carrera es que la meta no es usar fibra de carbono porque sea más ligera, sino lograr que la estructura completa cumpla sus requisitos con el menor peso y costo posibles. Muchas veces, la solución más eficiente es combinar materiales.
Los skins de un ala son un buen ejemplo. Con materiales compuestos pueden fabricarse skins más grandes y continuos que con una construcción tradicional de sheet metal, reduciendo el número de piezas y uniones. Además, las fibras pueden orientarse para que el skin trabaje de manera más eficiente con las cargas del ala. Esa reducción de piezas puede traducirse en menos peso y menor costo de ensamblaje.
En uniones con cargas altas y poco espacio, un fitting metálico puede ser más práctico que fabricar toda la estructura en composite. Y aun ahí importa qué metal se escoge. Cuando la fibra de carbono queda eléctricamente conectada al aluminio y hay humedad presente, puede aparecer corrosión galvánica en el aluminio, por lo que muchas interfaces requieren aislamiento. En esas mismas uniones, el titanio presenta menos riesgo galvánico y su expansión térmica es más cercana a la del compuesto que la del aluminio. La desventaja es que cuesta más y es más difícil de mecanizar.

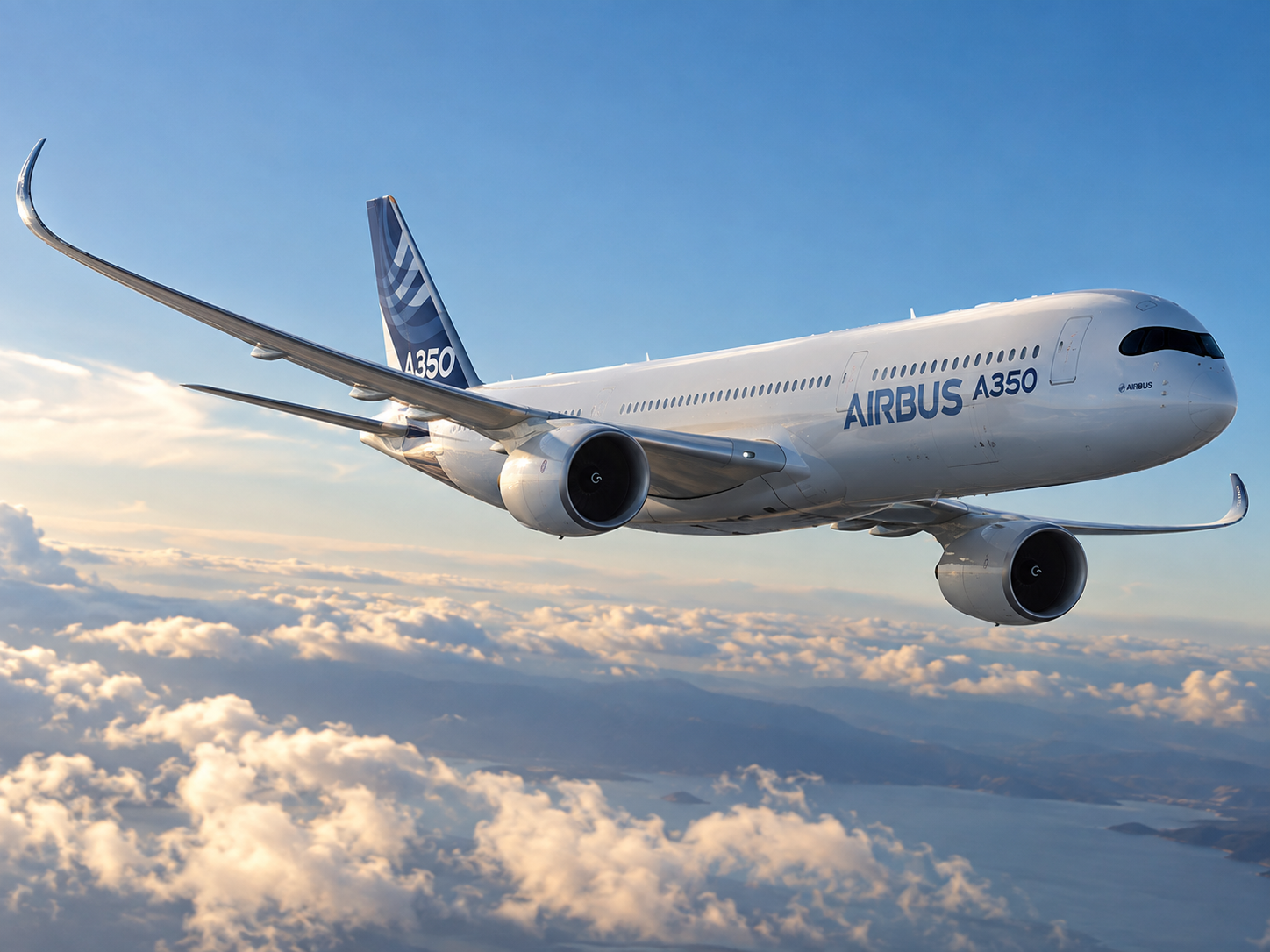

Por eso incluso aviones que utilizan extensamente composites siguen siendo híbridos. El Airbus A350, por ejemplo, utiliza aproximadamente 53% de composites y 14% de titanio por peso de la estructura del avión.
El costo también influye. Los composites pueden requerir tooling, control de proceso, curado e inspección especializados, mientras los metales cuentan con procesos de fabricación muy maduros. Los composites pueden ofrecer ventajas frente a corrosión y fatiga, pero no son inmunes al daño. Tampoco existe una sola respuesta térmica: un laminado de carbono puede diseñarse con expansión muy baja en ciertas direcciones, y al unirse a un metal esa diferencia puede generar cargas internas. No existe un material perfecto; existe el material adecuado para cada función.
La ciencia ya llegó a Punta Cana
Parte de lo que hemos detallado —inspección, evaluación de daño, mantenimiento y reparación— ya forma parte de la capacidad industrial de República Dominicana. En Punta Cana, FL Technics opera un centro de mantenimiento aeronáutico que incluye un taller de materiales compuestos y un laboratorio de ensayos no destructivos. La instalación está autorizada por la FAA y el IDAC para realizar mantenimiento pesado en aeronaves de las familias Airbus A320 y Boeing 737.
Durante gran parte de mi carrera, este tipo de trabajo especializado significaba estar cerca de centros fuera de República Dominicana. Por eso considero significativa la apertura de este MRO. Ingenieros y técnicos dominicanos pueden enfrentarse localmente a problemas reales de inspección, evaluación de daño y reparación.No significa que cualquier reparación pueda hacerse en el país; cada trabajo depende de las capacidades, los datos aprobados y las autorizaciones correspondientes. Pero parte de ese conocimiento técnico ya puede desarrollarse localmente.
Lo que aprendí
Después de más de dos décadas trabajando con materiales compuestos, la lección que más me queda es que la fibra de carbono no es un material mágico. Su ventaja aparece cuando el ingeniero entiende cómo orientar las fibras, cómo fabricar la pieza, cómo inspeccionarla y cuándo combinarla con otros materiales. En un composite, la dirección y el proceso forman parte del material. Por eso una pieza de fibra de carbono nunca es solamente ‘fibra de carbono’: también importa cómo se diseñó, cómo se fabricó y cómo sabemos que puede hacer su trabajo.
Hasta la próxima.
